Testindo Consultant – Pile Integrity Test (PIT), juga dikenal sebagai low-strain impact integrity testing atau sonic-echo test, merupakan metode Non Destructive Testing (NDT) yang semakin populer digunakan untuk memeriksa integritas tiang pancang, termasuk spun pile yang telah dipancang ke dalam tanah. Teknik ini bertujuan mengidentifikasi potensi adanya retakan (necking), inklusi tanah, atau kekosongan di sepanjang shaft tiang, yang sangat krusial dalam menjamin kualitas pondasi dalam.
Peran Dan Pentingnya PIT Pada Assessment Spun Pile
Tiang pancang merupakan struktur pracetak yang dipancang ke tanah hingga mencapai kekuatan yang memadai. Sekali tertanam, kondisi tiang sulit untuk diinspeksi. PIT hadir sebagai alat kontrol kualitas (quality control) dan jaminan mutu (quality assurance) yang efisien untuk mendeteksi anomali tanpa merusak struktur. Metode ini mampu:
• Memverifikasi kesinambungan fisik tiang: mencari adanya retakan, voids, atau perubahan penampang seperti necking dan bulging
• Menilai konsistensi material beton: deteksi segregasi, honeycombing, atau inklusi tanah.
• Memperkirakan kedalaman atau panjang tiang, jika refleksi dari ujung bawah pile terlihat jelas .
Dengan begitu, PIT sangat berguna bagi perusahaan konsultan dan jasa assessment untuk memastikan tiang pancang yang dipasang sesuai desain dan aman dipakai memikul beban struktur di atasnya.
Metode Dasar Dan Alat Yang Digunakan
Prinsip kerja PIT berdasarkan teori propagasi gelombang dalam beton tiang. Sebuah palu kecil (hand held hammer) memberikan pukulan ringan (low‐strain impact) di kepala tiang. Gelombang kompresi yang dihasilkan merambat ke bawah shaft, dan ketika menemui perubahan impedansi (diakibatkan crack atau perubahan area), sebagian gelombang dipantulkan kembali ke atas. Sensor (accelerometer atau velocity transducer) merekam akselerasi atau kecepatan sebagai fungsi waktu, membentuk reflectogram yang dianalisis.
Ada dua prosedur utama:
• Pulse Echo Method (Sonic Echo), fokus pada kecepatan/akselerasi untuk mendeteksi refleksi gelombang.
• Transient Response (Impulse Response / IR), mencakup pengukuran gaya palu sekaligus respon kecepatan.
Peralatan Standar
• Accelerometer terpadu di kepala tiang.
• Hammer karet khusus untuk impact ringan.
• Perangkat PIT portabel dengan A/D dan software analisis seperti PIT W atau PIT S
• Software untuk modelling dan matching sinyal, memungkinkan interpretasi profil impedance sepanjang tiang.

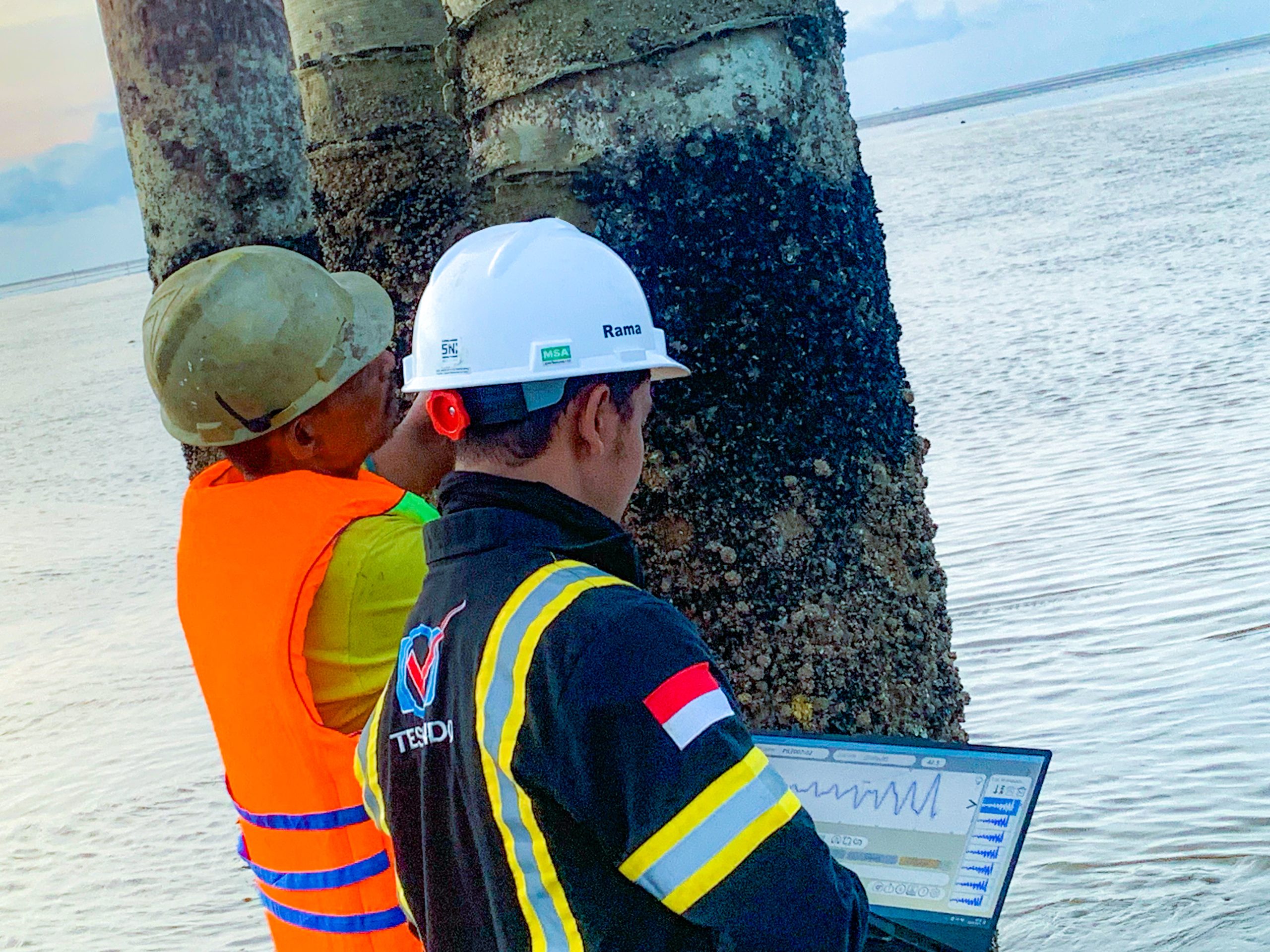

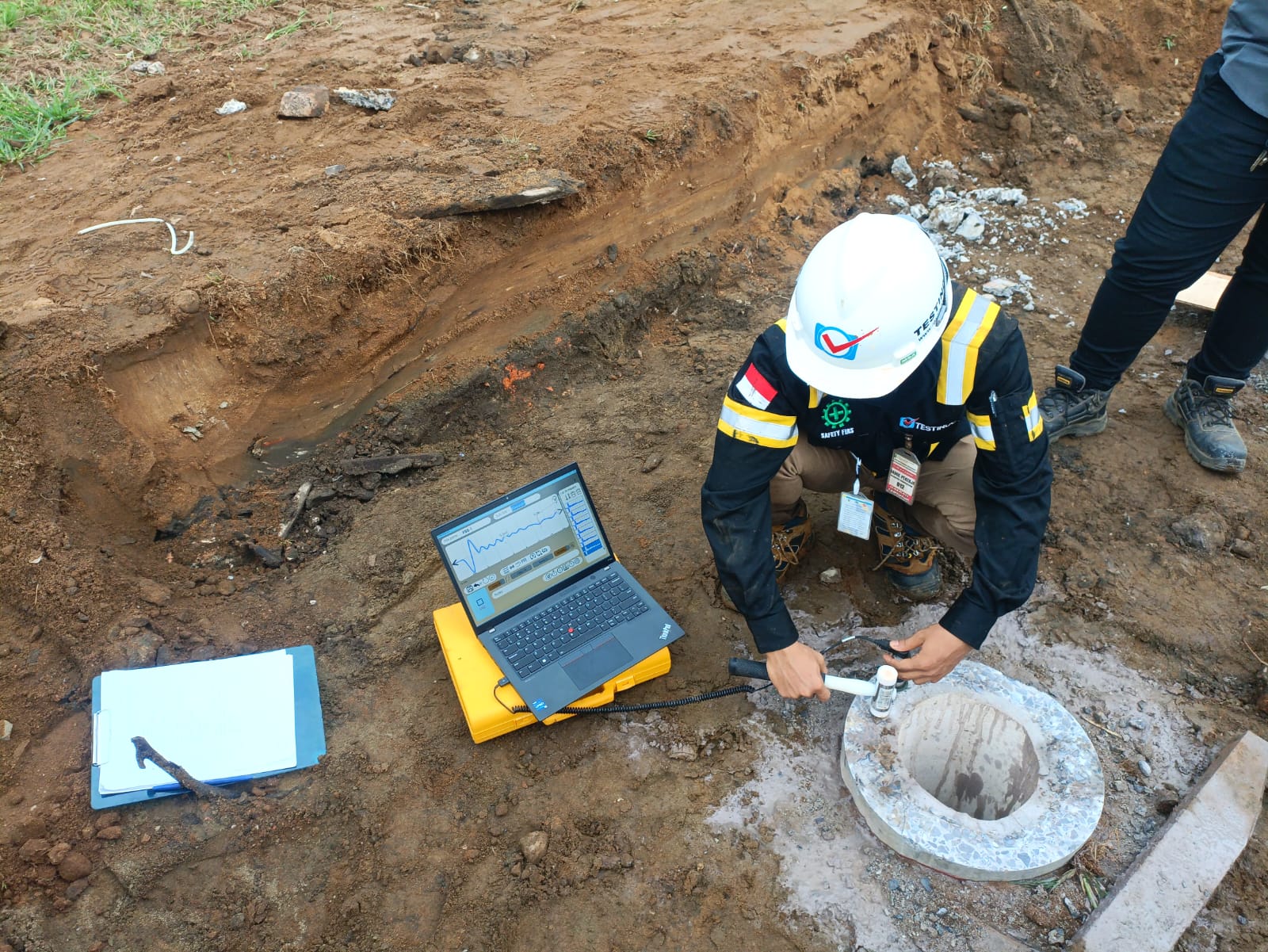

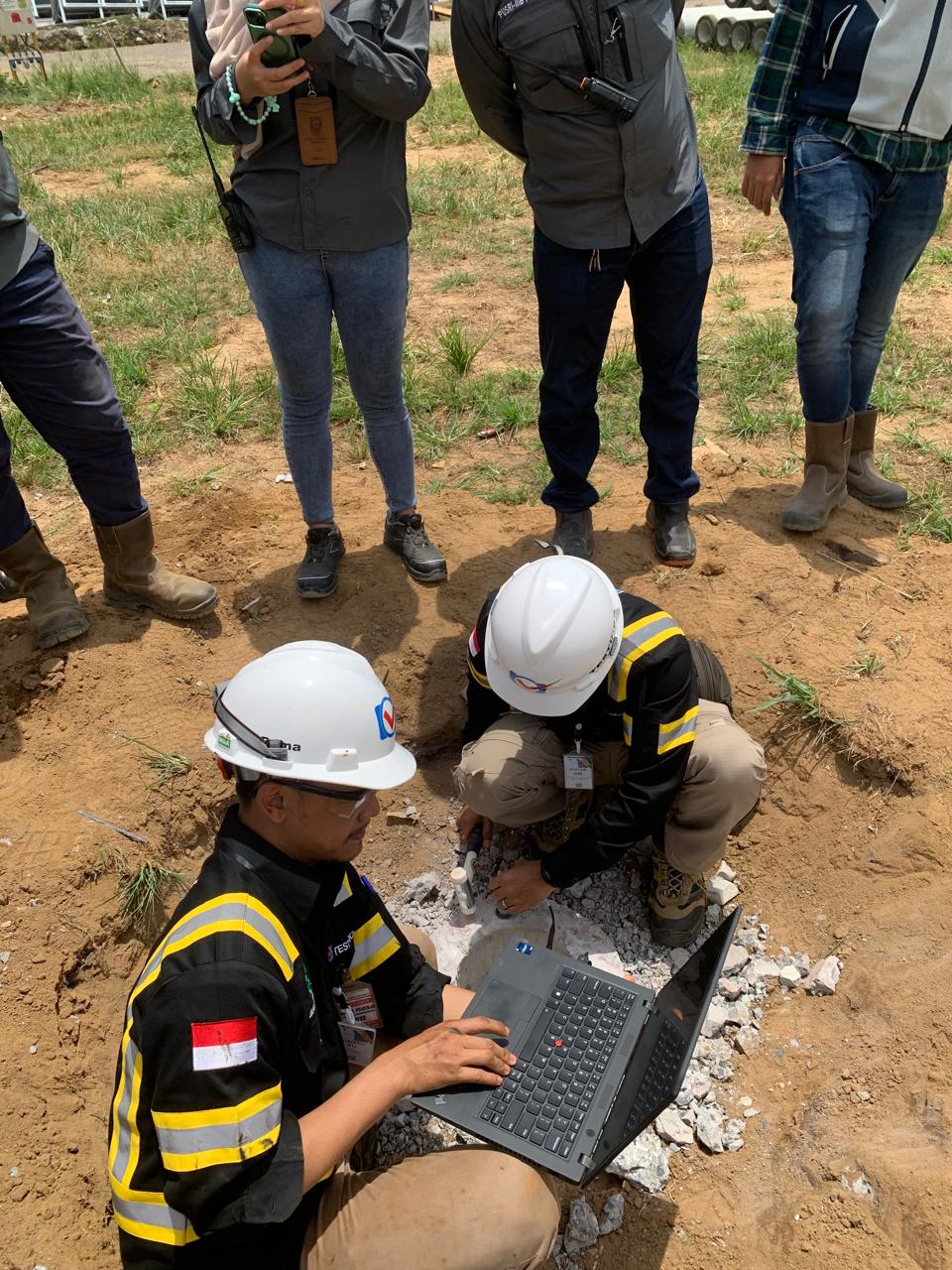

Gambar 1 Pile Integrity Test (PIT) di Lapangan Untuk Mengetahui Integritas Struktur Tiang Pancang

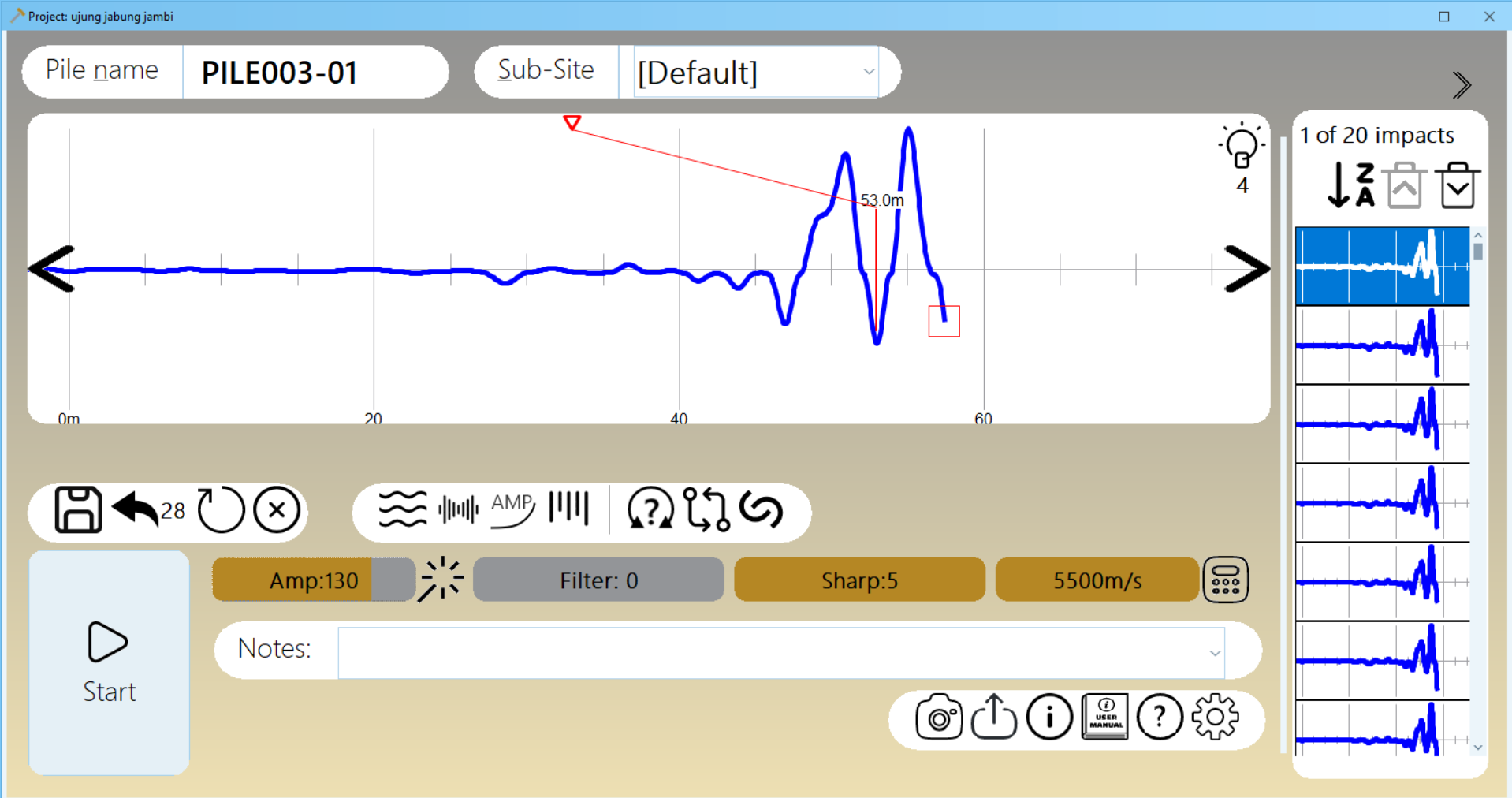

Metode PIT dilakukan dengan memukul kepala tiang menggunakan palu kecil untuk menghasilkan gelombang tegangan, yang kemudian direkam melalui sensor percepatan dan dianalisis pada perangkat lunak khusus. Gambar berikut memperlihatkan proses pengujian langsung di lokasi project baik di darat maupun struktur tiang di area perairan dengan hasil gelombang pantulan ditampilkan secara real-time pada laptop. Tujuannya adalah untuk mendeteksi keretakan, perubahan penampang, dan panjang aktual tiang pancang secara non-destruktif.
Bagaimana Prosedur Pengujian Pile Integrity Test?
• Persiapkan permukaan kepala spun pile: halus dan bersih agar sensor melekat dengan baik.
• Tempatkan sensor sekitar ¼ diameter dari titik impact; untuk spun pile gunakan tiga titik impact yang sama jaraknya
• Lakukan beberapa pukulan, rata-rata hasilnya, amplifikasi eksponensial diterapkan untuk memperjelas refleksi bawah tiang.
• Analisis hasil dalam bentuk grafik: refleksi abnormal sebelum refleksi ujung bawah menunjukkan adanya anomali seperti crack atau necking.
• Evaluasi kondisi: jika BTA (impedance retention) rendah (<60 %) berarti rusak, antara 60–79 % rusak berat atau perlu analis lebih lanjut, 80–99 % rusak ringan, 100 % berarti pile dalam kondisi baik.

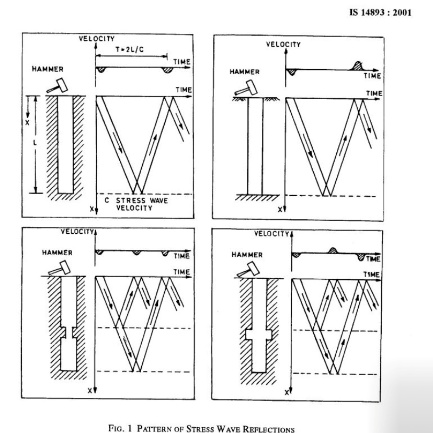

Gambar 2 Pola Refleksi Gelombang PIT Menunjukkan Kondisi Integritas Tiang Pancang
Pola refleksi gelombang tegangan (stress wave reflections) dari metode Pile Integrity Test (PIT) berdasarkan standar IS 14893:2001. Ini merupakan metode non-destruktif yang digunakan untuk mengevaluasi keutuhan struktur tiang pancang (spun pile, bored pile, atau tiang beton lainnya) setelah dipasang ke dalam tanah.
Mengapa Assessment Ini Penting?
• Risiko integritas tiang tersembunyi
Saat spun pile dipasang, potensi cacat seperti retakan akibat transportasi, energi driving berlebih, atau genangan tanah dalam beton dapat terjadi. PIT membantu mendeteksi hal-hal ini sebelum menjadi masalah struktural serius.
• Pengaruh terhadap performa struktur
Ketika ada cacat pada shaft, seperti pengecilan penampang atau void, maka distribusi beban menurun, menyebabkan kelemahan di pondasi dan berpotensi kegagalan lokal atau settlement berlebih. PIT menjadi langkah awal untuk mencegah kegagalan tersebut.
• Efisiensi dan biaya
Metode PIT bersifat cepat dan efisien, dapat melakukan puluhan tes tiang per hari tanpa merusak struktur, jauh lebih hemat dibanding borehole atau load test penuh.
• Kepatuhan terhadap standar
PIT mengikuti standar internasional seperti ASTM D5882 untuk pengujian low-strain pile integrity, menjadikannya metode yang kredibel dan diakui luas.
Apakah PIT Dapat Menggantikan Uji Beban (Static Load Test)?
PIT hanya mendeteksi integritas fisik dan kontinuitas material, bukan kapasitas beban. Jika perlu estimasi bearing capacity, dibutuhkan dynamic load test atau static load test. PIT paling efektif saat kepala tiang dapat diakses secara langsung. Jika kepala pile tertutup, metode lain seperti Crosshole Sonic Logging (CSL) atau Thermal Integrity Profiling (TIP) mungkin lebih sesuai .
Seberapa Akurat Estimasi Panjang Pile Dengan PIT?
Estimasi panjang pile dapat dilakukan jika gelombang pantul dari ujung bawah (pile toe) terlihat jelas. Namun akurasinya bergantung pada kecepatan gelombang beton (biasanya 3.600–4.400 m/s) dan kondisi sinyal. Biasanya estimasi memiliki ketidakpastian ±10 %.
Apakah kondisi tanah mempengaruhi hasil PIT?
Adanya gesekan tanah yang kuat dapat melemahkan refleksi pantulan dari ujung bawah, sehingga perlu amplifikasi sinyal yang hati-hati, dan interpretasi oleh engineer berpengalaman .
Keselamatan dan keandalan pondasi dalam merupakan fondasi utama kesuksesan pada setiap proyek konstruksi besar. Dengan mengimplementasikan Pile Integrity Test yang tepat dan profesional, perusahaan konsultan seperti kami menawarkan standar kualitas tertinggi dengan:
• Deteksi cepat dan akurat terhadap kerusakan struktural tiang pancang yang tersembunyi.
• Laporan teknikal sesuai standar internasional (ASTM D5882), lengkap dengan modelling, BTA scoring, dan interpretasi oleh engineer berpengalaman.
• Efisiensi tinggi: pengujian banyak tiang dalam satu hari tanpa merusak struktur.
